تعارف
هي دستور العمل توهان جي 5C ڪوليٽ چک جي صحيح سيٽ اپ، آپريشن ۽ سار سنڀال لاءِ ضروري معلومات فراهم ڪري ٿو جنهن ۾ 2-1/4" x 8 ٿريڊڊ سيمي فينشڊ اڊاپٽر بيڪ پليٽ آهي. هي درست اوزار ليٿز سان استعمال لاءِ ٺاهيو ويو آهي، مختلف مشيننگ ڪمن لاءِ اعليٰ درستگي ۽ استحڪام کي يقيني بڻائي ٿو. محفوظ ۽ ڪارآمد آپريشن کي يقيني بڻائڻ لاءِ مهرباني ڪري استعمال ڪرڻ کان اڳ انهن هدايتن کي احتياط سان پڙهو.
پيداوار ختمview
5C ڪوليٽ چڪ کي درستگي لاءِ تيار ڪيو ويو آهي، جنهن ۾ 5 انچ جو ٻاهرئين قطر ۽ هڪ سادي پٺيءَ جي خاصيت آهي جنهن جي ڊيگهه 3.740" x 0.184" آهي. ان ۾ 3-پنين گيئر آپريٽڊ ڊيزائن شامل آهي، جيڪو کولڻ ۽ بند ڪرڻ جي آساني کي وڌائي ٿو جڏهن ته گهٽ پنين گيئر وارن چڪن جي مقابلي ۾ اعليٰ درستگي ۽ استحڪام فراهم ڪري ٿو. هي چڪ 1/16 انچ کان 1-1/8 انچ تائين جي 5C ڪوليٽس سان مطابقت رکي ٿو.

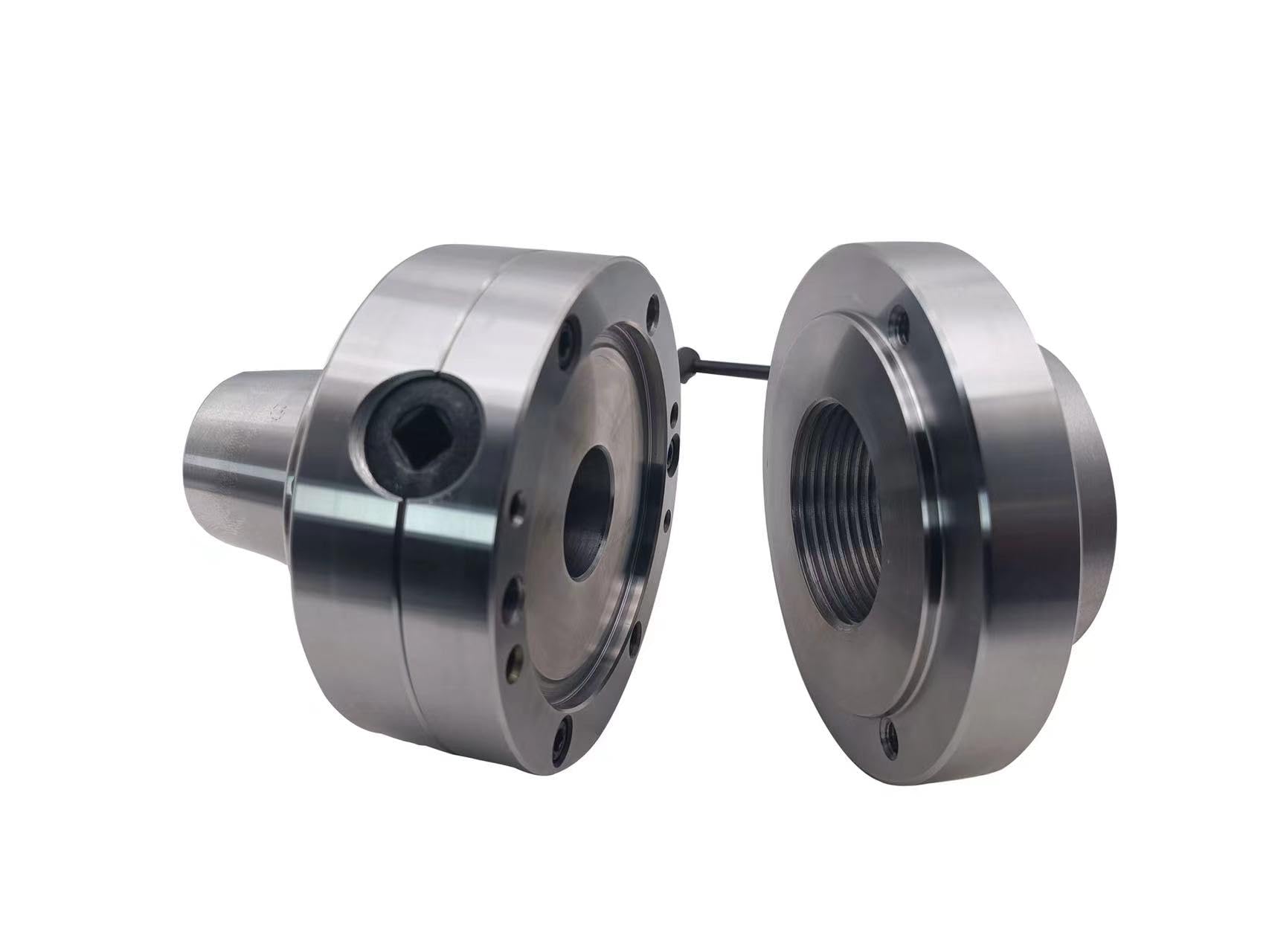

تصوير: 5C ڪوليٽ چڪ اسيمبلي، جنهن ۾ مکيه چڪ باڊي ۽ ٿريڊ ٿيل بيڪ پليٽ شامل آهي.
تصوير: 5C ڪوليٽ چڪ جا انفرادي حصا، چڪ باڊي، نيم تيار ٿيل پٺئين پليٽ، ۽ آپريٽنگ ڪيز ڏيکاريندي.
سيٽ اپ جون هدايتون
- پوئين پليٽ جي تياري: شامل ڪيل پوئين پليٽ نيم تيار ٿيل ۽ ٿريڊ ٿيل آهي (2-1/4" x 8). چڙهڻ وارا سوراخ اڳ ۾ ڊرل ۽ ٽيپ ڪيا ويا آهن. بهترين درستگي لاءِ، اهو سفارش ڪئي وئي آهي ته آخري سرفيسنگ ۽ رجسٽريشن باس کي پنهنجي ليٿ تي موڙيو. هي عمل توهان جي مخصوص مشين لاءِ سڀ کان وڌيڪ ممڪن ٽوٽل انڊيڪيٽر رن آئوٽ (TIR) درستگي کي يقيني بڻائي ٿو.
- پوئين پليٽ جي مٿاڇري: نيم تيار ٿيل پوئين پليٽ کي پنهنجي ليٿ اسپنڊل تي لڳايو. پوئين پليٽ جي سامهون واري چهري کي هلڪو مٿاڇري ڏيو.
- رجسٽريشن باس کي تبديل ڪرڻ: 5C ڪوليٽ چک جي اصل ريسس سان ملائڻ لاءِ رجسٽريشن باس کي پوئين پليٽ تي احتياط سان گھمايو. رن آئوٽ کي گھٽ ڪرڻ لاءِ هي صحيح فٽ اهم آهي.
- چڪ لڳائڻ: 5C ڪوليٽ چڪ کي تيار ڪيل پوئين پليٽ سان ترتيب ڏيو. چڪ ۾ 0.35 انچ قطر ۽ 4.25 انچ بولٽ پيٽرن سان 3 ماؤنٽنگ سوراخ آهن. پوئين پليٽ ۾ 3 M8 ماؤنٽنگ اسڪرو سوراخ آهن، جيڪي اڳ ۾ ئي ڊرل ۽ ٽيپ ٿيل آهن.
- اسيمبلي کي محفوظ ڪرڻ: 5C ڪوليٽ چک کي پوئين پليٽ سان محفوظ طور تي مضبوط ڪرڻ لاءِ مهيا ڪيل بولٽس استعمال ڪريو. مستحڪم ۽ صحيح اسيمبلي کي يقيني بڻائڻ لاءِ سڀني بولٽس کي هڪجهڙائي سان مضبوط ڪريو.
تصوير: ويجهو تصوير view نيم تيار ٿيل 2-1/4 انچ ٿريڊڊ بيڪ پليٽ جو، جيڪو ماؤنٽنگ هولز ۽ ٿريڊڊ سينٽر ڏيکاري ٿو.
آپريٽنگ هدايتون
- ڪوليٽ داخل ڪرڻ: پڪ ڪريو ته چڪ کليل آهي. گهربل 5C ڪوليٽ چيڪ ۾ داخل ڪريو. چڪ 1/16 انچ کان 1-1/8 انچ تائين ڪنهن به 5C ڪوليٽ سائيز کي ترتيب ڏئي سگهي ٿو.
- ورڪ پيس داخل ڪرڻ: ورڪ پيس کي ڪوليٽ ۾ رکو.
- ڪوليٽ کي مضبوط ڪرڻ: 3-پنيئن گيئر ميڪانيزم کي بند ڪرڻ ۽ سخت ڪرڻ لاءِ مهيا ڪيل آپريٽنگ ڪنجيون استعمال ڪريو. ڪوليٽ ۽ ورڪ پيس کي مضبوطيءَ سان محفوظ ڪرڻ لاءِ ڪنجيون گھڙيال جي طرف موڙ ڪريو. وڌيڪ تنگ نه ڪريو.
- آپريشن: چک کي وڌ ۾ وڌ 6000 RPM لاءِ ٺاهيو ويو آهي. پنهنجي ليٿ ۽ ورڪ پيس لاءِ هميشه محفوظ رفتار جي حد اندر ڪم ڪريو.
- درستگي: چک 0.0006 TIR جي درستگي تي تيار ڪئي وئي آهي. جڏهن ته، اصل رن آئوٽ استعمال ٿيل 5C ڪوليٽ جي درستگي ۽ ليٿ اسپنڊل جي رن آئوٽ کان متاثر ٿي سگهي ٿو.
تصوير: 5C ڪوليٽ چڪ جنهن ۾ آپريٽنگ ڪيز داخل ڪيون ويون آهن، اهو ڏيکاري ٿو ته ڪوليٽ کي ڪيئن تنگ يا ڍلو ڪجي.
سار سنڀال
- صفائي: هر استعمال کان پوءِ، چڪ ۽ ڪوليٽس کي صاف ڪريو ته جيئن چپس، مٽي ۽ ملبہ هٽائي سگهجي. جيڪڏهن موجود هجي ته برش ۽ دٻيل هوا استعمال ڪريو.
- لوڻ: چڪ جي هلندڙ حصن تي، خاص طور تي پنين گيئرز ۽ ڌاڙن تي، وقتاً فوقتاً هلڪو مشين آئل لڳايو، ته جيئن هموار آپريشن کي يقيني بڻائي سگهجي ۽ زنگ کي روڪي سگهجي.
- اسٽوريج: ڪوليٽ چڪ کي زنگ ۽ نقصان کان بچائڻ لاءِ صاف، سڪل ماحول ۾ ذخيرو ڪريو.
- چڪاس: ڪنهن به قسم جي خرابي، نقصان، يا گهڻي رن آئوٽ جي نشانين لاءِ چڪ جو باقاعدي معائنو ڪريو. ڪارڪردگي ۽ حفاظت کي برقرار رکڻ لاءِ ڪنهن به مسئلي کي فوري طور تي حل ڪريو.
مشڪلاتون
- هاءِ رن آئوٽ: جيڪڏهن توهان کي توقع کان وڌيڪ رن آئوٽ محسوس ٿئي ٿو، ته پهريان استعمال ٿيندڙ 5C ڪوليٽ جي درستگي جي تصديق ڪريو. پوءِ، پنهنجي ليٿ اسپنڊل جي رن آئوٽ جي جانچ ڪريو. پڪ ڪريو ته پوئين پليٽ صحيح طرح سان مٿاڇري تي هئي ۽ رجسٽريشن باس سيٽ اپ دوران صحيح طور تي موڙيو ويو هو. ماؤنٽنگ بولٽس جي سختي کي ٻيهر چيڪ ڪريو.
- کولڻ/بند ڪرڻ ۾ ڏکيائي: پڪ ڪريو ته چڪ صاف ۽ ملبي کان پاڪ آهي. پنين گيئرز ۽ اندروني ميڪانيزم تي ٿوري مقدار ۾ لوبريڪنٽ لڳايو. جيڪڏهن مسئلو برقرار رهي ته ڪنهن به جسماني نقصان يا رڪاوٽ جي چڪاس ڪريو.
- پوئتي پليٽ جي ترتيب جا مسئلا: جيڪڏهن پوئين پليٽ صحيح طرح سان ترتيب نه ٿي ڏئي يا تمام گهڻو رن آئوٽ جو سبب بڻجي ٿي، ته پوءِ پنهنجي ليٿ تي ڪيل سرفيسنگ ۽ موڙ جي عمل جو ٻيهر جائزو وٺو. هن مرحلي ۾ درستگي چڪ اسيمبلي جي مجموعي درستگي لاءِ اهم آهي.
وضاحتون
| خاصيت | تفصيل |
|---|---|
| چڪ جو ٻاهرئين قطر | 5 انچ |
| پوئتي پليٽ جو قسم | سادي پٺي، ريسس ٿيل 3.740" x 0.184" ڊيپ |
| پوئين پليٽ ٿريڊ سائيز | 2-1/4" x 8 ڌاڳو |
| چڪ ماؤنٽنگ سوراخ | 3 سوراخ، قطر 0.35"، بولٽ پيٽرن 4.25" |
| پوئتي پليٽ ماؤنٽنگ اسڪرو سوراخ | 3 M8 سوراخ (ڊرل ۽ ٽيپ ٿيل) |
| وڌ. آر پي ايم | 6000 |
| درستگي (TIR) | 0.0006 انچ |
| کولڻ جي گنجائش | 1/16" کان 1-1/8" تائين (5C ڪوليٽس) |
| مواد | مصر جو اسٽيل |
| شيءِ جو وزن | 19 پائونڊ |
| ٺاهيندڙ | زي جي مشينسٽ |
وارنٽي ۽ سپورٽ
هن پراڊڪٽ لاءِ مخصوص وارنٽي جي معلومات دستياب دستاويزن ۾ مهيا نه ڪئي وئي آهي. ڪنهن به سپورٽ جي پڇا ڳاڇا، ٽيڪنيڪل مدد، يا توهان جي 5C ڪوليٽ چيڪ بابت سوالن لاءِ، مهرباني ڪري پنهنجي خريداري پليٽ فارم ذريعي سڌو سنئون وڪرو ڪندڙ يا ٺاهيندڙ سان رابطو ڪريو. سپورٽ سان رابطو ڪرڻ وقت پڪ ڪريو ته توهان وٽ پنهنجو پراڊڪٽ ماڊل نمبر ۽ خريداري جا تفصيل تيار آهن.
