1. تعارف
Thank you for choosing the sygonix Monoblock Air Conditioner SY-4403908. This manual provides essential information for the safe and efficient operation, installation, and maintenance of your new air conditioning unit. Please read this manual thoroughly before using the appliance and keep it for future reference.
This monoblock air conditioner is designed to provide cooling and dehumidification for indoor spaces. Its compact design and portability make it suitable for various room environments.
2. حفاظتي هدايتون
باهه، بجليءَ جي جھٽڪي، زخم، يا اوزار کي نقصان پهچڻ جي خطري کي گهٽائڻ لاءِ هميشه هيٺ ڏنل حفاظتي احتياطن تي عمل ڪريو.
- بجلي جي فراهمي کي يقيني بڻائيtagاي يونٽ تي ريٽنگ ليبل سان ملندو آهي.
- يونٽ کي خراب ٿيل پاور ڪنڊ يا پلگ سان هلائڻ نه ڏيو.
- يونٽ کي گرمي جي ذريعن، سڌي سج جي روشني، ۽ ٻرندڙ مواد کان پري رکو.
- Do not insert objects into the air inlets or outlets.
- صفائي ڪرڻ يا ڪنهن به سار سنڀال ڪرڻ کان اڳ هميشه يونٽ کي ان پلگ ڪريو.
- هي اوزار استعمال ڪرڻ جو ارادو نه ڪيو ويو آهي ماڻهن (بشمول ٻارن سميت) گھٽ جسماني، حسي يا ذهني صلاحيتن سان، يا تجربو ۽ ڄاڻ جي کوٽ، جيستائين انهن جي حفاظت لاء ذميوار شخص طرفان اوزار جي استعمال بابت نگراني يا هدايت نه ڏني وئي آهي.
- ٻارن کي نگراني ڪرڻ گهرجي انهي کي يقيني بڻائڻ ته اهي اوزار سان راند نه ڪن.
3. پيداوار جا حصا
Familiarize yourself with the main components of your sygonix Monoblock Air Conditioner and its accessories.
شڪل 3.1: سامهون view of the sygonix Monoblock Air Conditioner. This image shows the sleek, white design of the unit with its front air outlet louvers.
شڪل 3.2: The air conditioner unit alongside its essential accessories. This includes the main unit, exhaust hose, window sealing kit components, and the remote control.
شڪل 3.3: ريڙهه view of the air conditioner, highlighting the air intake grilles, exhaust port, and the removable air filter for easy cleaning.

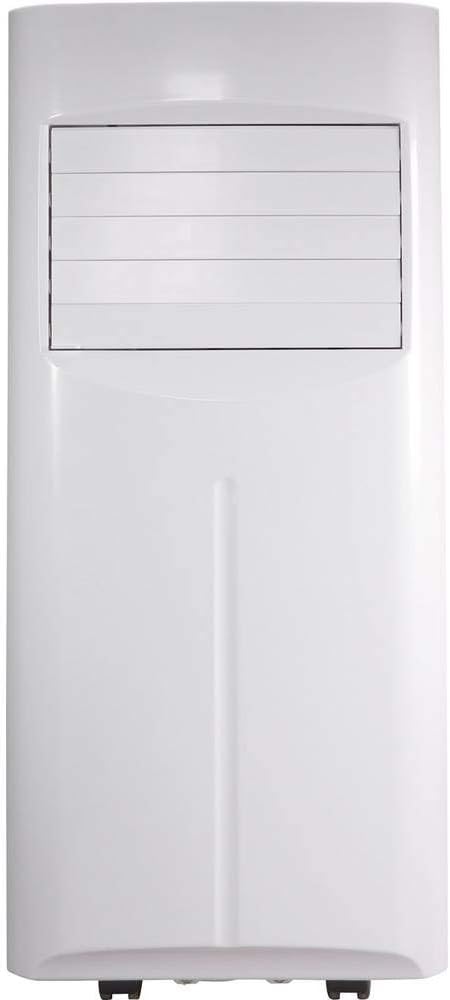

شڪل 3.4: سامهون view of the air conditioner with the air outlet louvers in a closed or partially closed position, demonstrating the unit's compact appearance when not in full operation.
شڪل 3.5: The energy efficiency label for the sygonix Monoblock Air Conditioner, indicating its energy class A, cooling capacity in kW, EER, noise level (65dB), and energy consumption.
پيڪيج مواد:
- sygonix Monoblock Air Conditioner Unit
- نڪرندڙ نلي
- Window Sealing Kit (various components for window installation)
- ريموٽ ڪنٽرول
- استعمال ڪندڙ جو دستياب (ھي دستاويز)
4. سيٽ اپ ۽ تنصيب
Proper setup is crucial for the optimal performance of your air conditioner. Follow these steps carefully.
4.1 يونٽ جي پوزيشن
- يونٽ کي لوڻ ، مستحڪم سطح تي رکيو.
- پڪ ڪريو ته يونٽ جي چوڌاري گهٽ ۾ گهٽ 30 سينٽي ميٽر (12 انچ) صاف جاءِ هجي ته جيئن هوا جي مناسب وهڪري هجي.
- Position the unit near a window or opening where the exhaust hose can be vented to the outside.
4.2 ايگزاسٽ هوز جي انسٽاليشن
- Attach one end of the exhaust hose to the air outlet on the back of the air conditioner unit. Twist or click into place as per the design.
- Assemble the window sealing kit components according to your window type (sliding or casement).
- Insert the other end of the exhaust hose into the opening of the window sealing kit.
- Ensure the window is sealed as much as possible around the kit to prevent warm air from entering the room.
4.3 پاور ڪنيڪشن
- پاور ڪنڊ کي گرائونڊ ٿيل برقي آئوٽليٽ ۾ لڳايو.
- ايڪسٽينشن ڪنڊ يا ملٽي ساڪٽ استعمال نه ڪريو.
5. آپريٽنگ هدايتون
This section details how to operate your sygonix air conditioner using the control panel and remote control.
5.1 ڪنٽرول پينل ختمview
The control panel is located on the top of the unit and features various buttons and an LED display.
- پاور بٽڻ: يونٽ کي آن يا بند ڪري ٿو.
- موڊ بٽڻ: Cycles through operating modes (Cool, Dehumidify, Fan).
- گرمي پد مٿي/هيٺ بٽڻ: مطلوب درجه حرارت کي ترتيب ڏئي ٿو.
- فين اسپيڊ بٽڻ: فين جي رفتار چونڊيندو آهي (گهٽ، وچولي، بلند).
- ٽائمر بٽڻ: آٽو آن يا آٽو آف ٽائمر سيٽ ڪري ٿو.
5.2 ريموٽ ڪنٽرول
The remote control provides convenient operation from a distance. Ensure batteries are correctly inserted.
5.3 آپريٽنگ موڊس
- بهترين موڊ: ٿڌي فراهم ڪري ٿو. پنهنجي گهربل گرمي پد مقرر ڪريو. يونٽ ٿڌو ٿيندو جيستائين ڪمرو مقرر ٿيل گرمي پد تي نه پهچي.
- Dehumidify موڊ: Removes moisture from the air. The fan speed is typically fixed in this mode. Ensure continuous drainage is set up if operating for extended periods.
- پکي جي موڊ ٿڌي ڪرڻ کان سواءِ هوا گردش ڪري ٿو. توهان مختلف فين اسپيڊ چونڊي سگهو ٿا.
5.4 ٽائمر کي ترتيب ڏيڻ
The timer function allows you to program the unit to turn on or off automatically after a set period.
- ٽائمر بٽڻ کي دايو.
- Use the Temperature Up/Down buttons to set the desired delay in hours.
- Press the Timer button again to confirm.
6. سار سنڀال ۽ سنڀال
باقاعده سار سنڀال توهان جي ايئر ڪنڊيشنر جي ڊگهي عمر ۽ موثر آپريشن کي يقيني بڻائي ٿي.
6.1 ايئر فلٽر کي صاف ڪرڻ
استعمال ۽ هوا جي معيار جي لحاظ کان ايئر فلٽر کي هر ٻن هفتن يا وڌيڪ ڀيرا صاف ڪرڻ گهرجي.
- پاور آئوٽليٽ مان يونٽ کي ڌار ڪريو.
- Locate the air filter cover on the back of the unit (refer to Figure 3.3).
- فلٽر کي هٽايو.
- فلٽر کي ويڪيوم ڪلينر سان صاف ڪريو يا ان کي گرم، صابڻ واري پاڻي سان ڌوئو. چڱي طرح ڌوئو.
- ان کي ٻيهر داخل ڪرڻ کان اڳ فلٽر کي مڪمل طور تي سڪي وڃڻ جي اجازت ڏيو.
6.2 پاڻي ڪڍڻ
The unit collects condensation during operation. It has an internal water tank that needs to be drained periodically, especially in high humidity environments or when the "Full Water" indicator lights up.
- يونٽ کي ختم ڪريو.
- يونٽ جي پوئين پاسي ڊرينيج پورٽ جي هيٺان هڪ اٿلي پين يا ٽري رکو.
- پاڻي کي ٻاهر نڪرڻ لاءِ ڊرين پلگ هٽايو.
- هڪ ڀيرو پاڻي نيڪال ٿي وڃي، ڊرين پلگ کي محفوظ طور تي تبديل ڪريو.
6.3 يونٽ جي ٻاهرين صفائي
- ٻاھرين کي نرم سان صاف ڪريو، ڊيamp ڪپڙو.
- سخت ڪيميڪل، رگڙيندڙ، يا محلول استعمال نه ڪريو.
7. مسئلا حل ڪرڻ
ڪسٽمر سپورٽ سان رابطو ڪرڻ کان اڳ، مھرباني ڪري عام مسئلن ۽ انھن جي حل لاءِ ھيٺ ڏنل جدول جو حوالو ڏيو.
| مسئلو | ممڪن سبب | حل |
|---|---|---|
| يونٽ چالو نه آهي. | بجلي جي فراهمي ناهي؛ بجلي جي تار پلگ ان نه آهي؛ سرڪٽ بريڪر ٽرپ ٿي ويو. | پاور آئوٽليٽ چيڪ ڪريو؛ پڪ ڪريو ته پلگ مڪمل طور تي داخل ٿيل آهي؛ سرڪٽ بريڪر کي ري سيٽ ڪريو. |
| يونٽ اثرائتي طور تي ٿڌو نه ٿو ٿئي. | Air filter clogged; Exhaust hose not properly installed/sealed; Room too large; Doors/windows open. | Clean air filter; Check exhaust hose connection and window seal; Ensure room size is within unit capacity; Close all doors and windows. |
| "مڪمل پاڻي" اشارو آن آهي. | پاڻي جي ٽانڪي ڀريل آهي. | Drain the water tank as described in the Maintenance section. |
| يونٽ شور آهي. | يونٽ سطح تي نه آهي؛ پنکڙي ۾ رڪاوٽ. | يونٽ کي هڪ فليٽ، مستحڪم مٿاڇري تي رکو؛ ڪنهن به رڪاوٽ جي جانچ ڪريو ۽ هٽايو. |
8. وضاحتون
Technical specifications for the sygonix Monoblock Air Conditioner SY-4403908.
- ماڊل: SY-4403908
- برانڊ: سيگونڪس
- ٿڌي صلاحيت: 9000 BTU
- واتtage: 2600 واٽ
- توانائي جي ڪارڪردگي ڪلاس: A (as per EEK: A (A+++ - D) rating)
- خاص خاصيتون: Dehumidifier
- ڪنٽرول جو طريقو: ريموٽ ڪنٽرول
- طاقت جو ذريعو: تار ٿيل برقي
- شور جي سطح: 65 dB (from energy label image)
9. وارنٽي ۽ سپورٽ
For warranty information and customer support, please refer to the purchase documentation or contact sygonix customer service. Keep your proof of purchase for any warranty claims.
