ايڊيپن 2-پورٽ PCI-E کان USB 3.0 ايڪسپينشن ڪارڊ يوزر مينوئل

1. تعارف

هي دستورالعمل توهان جي Aideepen 2-Port PCI-E کي USB 3.0 ايڪسپينشن ڪارڊ ۾ انسٽاليشن، آپريشن ۽ خرابي جي حل لاءِ تفصيلي هدايتون فراهم ڪري ٿو. هي ڪارڊ توهان جي ڪمپيوٽر سسٽم ۾ ٻه تيز رفتار USB 3.0 پورٽ شامل ڪرڻ لاءِ ٺاهيو ويو آهي، ڪنيڪٽوٽي ۽ ڊيٽا منتقلي جي صلاحيتن کي وڌائيندو آهي. مهرباني ڪري انسٽاليشن کان اڳ هن دستورالعمل کي چڱي طرح پڙهو ۽ مستقبل جي حوالي لاءِ ان کي برقرار رکو.

2. حفاظت جي ڄاڻ

• ڪيس کولڻ يا ڪنهن به اندروني حصن کي انسٽال ڪرڻ کان اڳ هميشه پنهنجي ڪمپيوٽر کي پاور سورس کان ڊسڪنيڪٽ ڪريو.
• ايڪسپينشن ڪارڊ کي هٿ ڪرڻ کان اڳ جامد بجلي خارج ڪرڻ لاءِ اينٽي اسٽيٽڪ کلائي پٽي پائڻ يا گرائونڊ ٿيل ڌاتو جي شيءِ (جهڙوڪ ڪمپيوٽر ڪيس) کي بار بار ڇهو. جامد خارج ٿيڻ اليڪٽرانڪ حصن کي نقصان پهچائي سگھي ٿو.
• سرڪٽ بورڊ تي سون جي ڪنيڪٽرن يا حصن کي ڇهڻ کان بچڻ لاءِ ايڪسپينشن ڪارڊ کي ان جي ڪنارن سان هٿ ڪريو.
• وڌيڪ گرم ٿيڻ کان بچڻ لاءِ پنهنجي ڪمپيوٽر ڪيس اندر مناسب وينٽيليشن کي يقيني بڻايو.
• ڪارڊ کي پاڻ تبديل ڪرڻ يا مرمت ڪرڻ جي ڪوشش نه ڪريو. جيڪڏهن مسئلا پيدا ٿين ٿا ته قابل سروس اهلڪارن سان رجوع ڪريو.

3. پيڪيج مواد

مھرباني ڪري تصديق ڪريو ته سڀ شيون توھان جي پيڪيج ۾ موجود آھن:

• ايڊيپن 2-پورٽ PCI-E کان USB 3.0 ايڪسپينشن ڪارڊ
• گھٽ پروfile بریکٹ (ننڍن فارم فيڪٽر ڪيسن لاءِ)

شڪل 3.1: ايڊيپن 2-پورٽ PCI-E کان USB 3.0 ايڪسپينشن ڪارڊ، معياري ۽ اختياري گهٽ-پرو ٻنهي سان ڏيکاريل آهي.file چڙهڻ واري بریکٹ.

4. سيٽ اپ ۽ تنصيب

4.1 جسماني تنصيب

1. پنهنجو ڪمپيوٽر تيار ڪريو: پنهنجي ڪمپيوٽر کي مڪمل طور تي بند ڪريو ۽ وال آئوٽليٽ مان پاور ڪنڊ کي ان پلگ ڪريو.
2. ڪمپيوٽر ڪيس کوليو: مدر بورڊ تائين رسائي حاصل ڪرڻ لاءِ پنهنجي ڪمپيوٽر ڪيس جي سائڊ پينل کي هٽايو.
3. هڪ موجود PCI-E سلاٽ ڳوليو: پنهنجي مدر بورڊ تي خالي PCI-E x1، x4، x8، يا x16 سلاٽ جي سڃاڻپ ڪريو. هي ڪارڊ مختلف PCI-E سلاٽ سائيزن سان مطابقت رکي ٿو.

شڪل 4.1: ايڪسپينشن ڪارڊ PCI-E x1، x4، x8، ۽ x16 سلاٽس سان مطابقت رکي ٿو. پڪ ڪريو ته توهان پنهنجي مدر بورڊ تي هڪ موجود سلاٽ چونڊيو آهي.
4. سلاٽ ڪَوَر هٽايو: پنهنجي ڪمپيوٽر ڪيس جي پوئين پاسي چونڊيل PCI-E سلاٽ سان لاڳاپيل ڌاتو سلاٽ ڪَوَر کي کوليو ۽ هٽايو.
5. ايڪسپينشن ڪارڊ داخل ڪريو: ايڪسپينشن ڪارڊ جي سون جي ڪنيڪٽرن کي PCI-E سلاٽ سان احتياط سان ترتيب ڏيو. مضبوطيءَ سان ۽ هڪجهڙائي سان دٻايو جيستائين ڪارڊ سلاٽ ۾ محفوظ طور تي نه ويٺي.
6. ڪارڊ کي محفوظ ڪريو: هٽايل سلاٽ ڪَوَر مان اسڪرو استعمال ڪندي ايڪسپينشن ڪارڊ کي ڪمپيوٽر ڪيس سان ڳنڍيو.
7. پاور ڳنڍڻ: پنهنجي پاور سپلائي يونٽ (PSU) مان هڪ 4-پن Molex پاور ڪنيڪٽر کي ايڪسپينشن ڪارڊ تي لاڳاپيل پورٽ سان ڳنڍيو. هي ڪنيڪشن مستحڪم آپريشن ۽ USB پورٽس تائين ڪافي پاور پهچائڻ لاءِ ضروري آهي.


شڪل 4.2: ايڪسپينشن ڪارڊ تي 4-پن موليڪس پاور ڪنيڪٽر (اڇو) صحيح ڪارڪردگي لاءِ توهان جي پاور سپلائي سان ڳنڍيل هجڻ گهرجي. نيرو ڪنيڪٽر فرنٽ پينل USB پورٽس لاءِ 20-پن USB 3.0 هيڊر آهي.

8. ڪمپيوٽر ڪيس بند ڪريو: پنهنجي ڪمپيوٽر ڪيس جي سائڊ پينل کي تبديل ڪريو ۽ پاور ڪنڊ کي ٻيهر ڳنڍيو.
9. پاور آن: پنھنجي ڪمپيوٽر کي آن ڪريو.

4.2 ڊرائيور لڳائڻ

بهترين ڪارڪردگي ۽ مطابقت لاءِ، خاص طور تي ونڊوز آپريٽنگ سسٽم سان، ڊرائيور جي انسٽاليشن جي ضرورت پئجي سگھي ٿي. جڏهن ته ڪجهه آپريٽنگ سسٽم ڪارڊ کي خودڪار طريقي سان ڳولي سگهن ٿا، دستي ڊرائيور جي انسٽاليشن مڪمل ڪارڪردگي کي يقيني بڻائي ٿي.

1. ڊرائيورز ڊائون لوڊ ڪريو: هيٺ ڏنل لنڪ تان جديد ڊرائيورن تائين رسائي حاصل ڪريو: گوگل ڊرائيو ڊرائيور فولڊر.
2. ڪڍڻ Files: جيڪڏهن ڊائون لوڊ file جيڪڏهن فائل دٻجي وئي آهي (مثال طور، .zip)، ته ان جو مواد پنهنجي ڪمپيوٽر تي هڪ عارضي فولڊر ۾ ڪڍو.
3. انسٽال ڪريو ڊرائيور: ڊرائيور پيڪيج اندر ڏنل هدايتن تي عمل ڪريو. ان ۾ عام طور تي هڪ سيٽ اپ ايگزيڪيوٽو هلائڻ يا ڊيوائس مئنيجر ذريعي ڊرائيور کي دستي طور تي اپڊيٽ ڪرڻ شامل آهي.
4. ڪمپيوٽر کي ٻيهر شروع ڪريو: ڪامياب ڊرائيور انسٽاليشن کان پوءِ، تبديليون لاڳو ڪرڻ لاءِ پنهنجو ڪمپيوٽر ٻيهر شروع ڪريو.

مطابقت تي نوٽ: هي ڪارڊ ونڊوز ايڪس پي، وسٽا، 7، 8، 8.1، سرور 2003، ۽ سرور 2008 سان مطابقت رکي ٿو. ونڊوز 10 ۽ نئين ورزن لاءِ، ڊرائيور پاڻمرادو ڳولي سگهجن ٿا، پر جيڪڏهن مسئلا ٿين ٿا ته ڏنل لنڪ استعمال ڪندي دستي انسٽاليشن جي سفارش ڪئي ويندي آهي.

5. ايڪسپينشن ڪارڊ هلائڻ

هڪ ڀيرو Aideepen 2-Port PCI-E کان USB 3.0 ايڪسپينشن ڪارڊ انسٽال ٿي ويندو ۽ ان جا ڊرائيور ترتيب ڏنل هوندا، ٻه ٻاهرين USB 3.0 پورٽ ۽ اندروني 20-پن هيڊر استعمال لاءِ تيار هوندا.

• ڪنيڪشن ڊوائيسز: پنهنجي USB 3.0 مطابقت رکندڙ ڊوائيسز (مثال طور، ٻاهرين هارڊ ڊرائيو، فليش ڊرائيو، ڪيمرا، پرنٽر) کي ڪارڊ جي پوئين پاسي موجود USB 3.0 پورٽن ۾ لڳايو.
• تيز رفتار ڊيٽا جي منتقلي: USB 3.0 پورٽ 5Gbps جي وڌ ۾ وڌ ڊيٽا منتقلي جي رفتار کي سپورٽ ڪن ٿا، جيڪو USB 2.0 کان تمام تيز آهي، وڏي لاءِ مثالي آهي. file منتقلي ۽ هاءِ بينڊوڊٿ ڊوائيسز.
• اندروني هيڊر: 20-پن اندروني USB 3.0 هيڊر توهان کي توهان جي ڪمپيوٽر ڪيس مان فرنٽ پينل USB 3.0 پورٽس کي ڳنڍڻ جي اجازت ڏئي ٿو، آسان رسائي فراهم ڪري ٿو.
• گرم-سوپ سپورٽ: ڪارڊ هاٽ-سوپنگ کي سپورٽ ڪري ٿو، جنهن جو مطلب آهي ته توهان ڪمپيوٽر جي هلندڙ وقت USB ڊوائيسز کي ٻيهر شروع ڪرڻ جي ضرورت کان سواءِ ڳنڍي ۽ ڊسڪنيڪٽ ڪري سگهو ٿا.

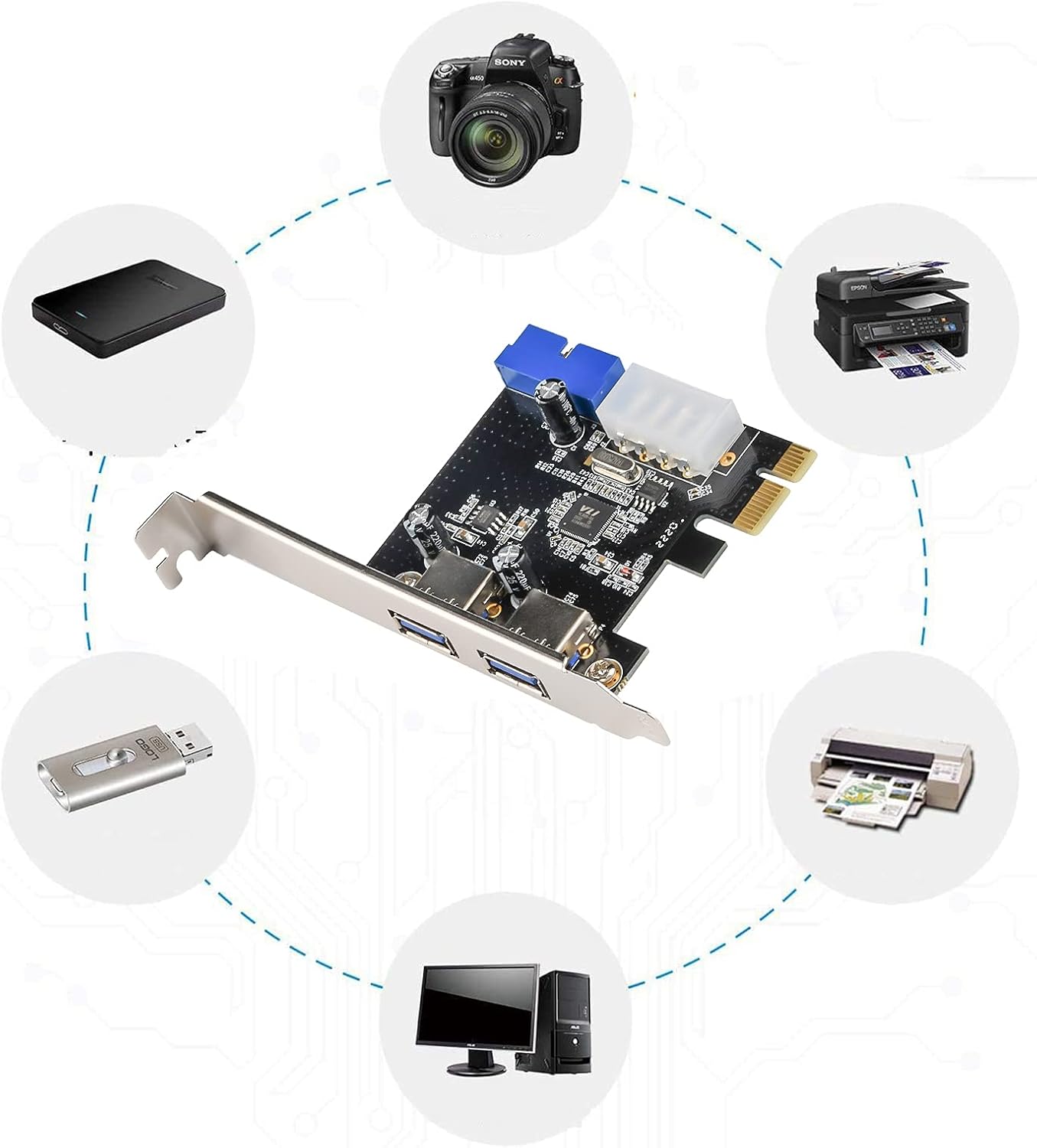

شڪل 5.1: Exampڪيتريون ئي ڊوائيسز جيڪي USB 3.0 ايڪسپينشن ڪارڊ سان ڳنڍيل ٿي سگهن ٿيون، جن ۾ ٻاهرين هارڊ ڊرائيو، ڪيمرا، پرنٽر، ۽ USB فليش ڊرائيو شامل آهن.

6. سار سنڀال

ايڊيپن 2-پورٽ PCI-E کان USB 3.0 ايڪسپينشن ڪارڊ کي گهٽ ۾ گهٽ سار سنڀال جي ضرورت آهي. ان جي ڊگهي عمر کي يقيني بڻائڻ لاءِ انهن هدايتن تي عمل ڪريو:

• صاف رکو: وقت بوقت پنهنجي ڪمپيوٽر جي ڪيس کي کوليو (بجلي بند ڪرڻ کان پوءِ) ۽ ايڪسپينشن ڪارڊ ۽ آس پاس جي حصن مان مٽي جي جمع کي نرميءَ سان هٽائڻ لاءِ دٻيل هوا استعمال ڪريو. مٽي هوا جي وهڪري کي روڪي سگهي ٿي ۽ وڌيڪ گرم ٿيڻ جو سبب بڻجي سگهي ٿي.
• جسماني دٻاءُ کان بچو: پڪ ڪريو ته ڪيبل يا ٻيا جزا ڪارڊ يا ان جي ڪنيڪٽرن تي غير ضروري دٻاءُ نه وجهي رهيا آهن.
• ماحولياتي حالتون: اليڪٽرانڪ حصن کي نقصان کان بچائڻ لاءِ پنهنجي ڪمپيوٽر کي صاف، خشڪ ماحول ۾ مستحڪم گرمي پد سان هلايو.

7. مسئلا حل ڪرڻ

جيڪڏهن توهان کي پنهنجي ايڪسپينشن ڪارڊ سان مسئلا درپيش اچن ٿا، ته پوءِ هيٺ ڏنل مسئلا حل ڪرڻ جا قدم ڏسو:

• ڪارڊ نه مليو / بجلي نه:
  • پڪ ڪريو ته 4-پن موليڪس پاور ڪنيڪٽر ڪارڊ ۽ توهان جي پي ايس يو سان محفوظ طور تي ڳنڍيل آهي. هي غير سڃاڻپ يا غير مستحڪم آپريشن جو هڪ عام سبب آهي.
  • پڪ ڪريو ته ڪارڊ مڪمل طور تي PCI-E سلاٽ ۾ رکيل آهي.
  • جيڪڏهن موجود هجي ته ڪارڊ کي ڪنهن ٻئي PCI-E سلاٽ ۾ انسٽال ڪرڻ جي ڪوشش ڪريو.
• USB ڊوائيسز ڪم نه ڪري رهيون آهن:
  • پڪ ڪريو ته ضروري ڊرائيور انسٽال ٿيل آهن (سيڪشن 4.2 ڏسو). USB ڪنٽرولرز جي اڳيان ڪنهن به پيلي تعجب جي نشانين لاءِ ڊوائيس مئنيجر کي چيڪ ڪريو.
  • USB ڊيوائس کي ٻئي پورٽ يا ڪمپيوٽر تي ٽيسٽ ڪريو ته جيئن پڪ ڪري سگهجي ته ڊوائيس پاڻ ڪم ڪري رهي آهي.
  • پڪ ڪريو ته 4-پن موليڪس پاور ڪنيڪٽر ڪارڊ کي پاور فراهم ڪري رهيو آهي.
• سست منتقلي جي رفتار:
  • پڪ ڪريو ته توهان USB 3.0 مطابقت رکندڙ ڊوائيسز ۽ ڪيبل استعمال ڪري رهيا آهيو. USB 2.0 ڊوائيسز USB 2.0 جي رفتار تي ڪم ڪندا.
  • پڪ ڪريو ته ڊرائيور صحيح طرح سان نصب ٿيل ۽ جديد آهن.
• "ڊوائيس منتقل نه ٿيو" غلطي (ونڊوز):
  • هي غلطي اڪثر ڊرائيور جي مسئلي جي نشاندهي ڪري ٿي. مهيا ڪيل گوگل ڊرائيو لنڪ (سيڪشن 4.2) تان ڊرائيور ٻيهر انسٽال ڪريو.
  • پڪ ڪريو ته ونڊوز مڪمل طور تي اپڊيٽ ٿيل آهي.

8. وضاحتون

شڪل 8.1: حوالي لاءِ ايڪسپينشن ڪارڊ جا جسماني طول و عرض.

9. وارنٽي ۽ سپورٽ

وارنٽي جي معلومات يا ٽيڪنيڪل سپورٽ لاءِ، مھرباني ڪري پرچون ڪندڙ سان رجوع ڪريو جتان توھان Aideepen 2-Port PCI-E to USB 3.0 ايڪسپينشن ڪارڊ خريد ڪيو آھي. پراڊڪٽ اپڊيٽس ۽ اضافي وسيلن لاءِ توھان Amazon تي سرڪاري Aideepen اسٽور جو دورو پڻ ڪري سگھو ٿا: ايڊيپن ايميزون اسٽور.
